فالٹ تجزیہ اور فوٹو وولٹک کمبائنر باکس کی ہینڈلنگ

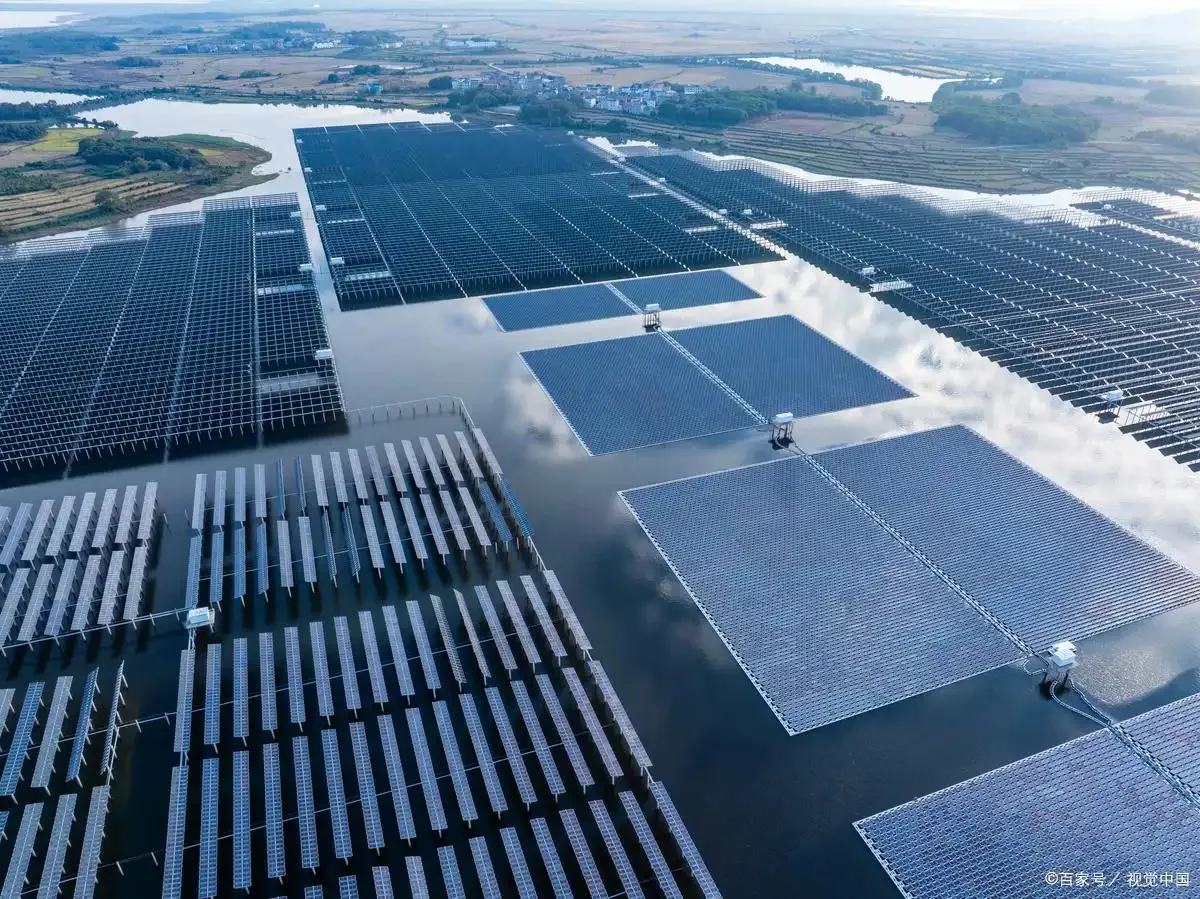

جدید سبز توانائی کے ایک اہم جزو کے طور پر ، فوٹو وولٹک پاور اسٹیشنوں کے آپریشن اور دیکھ بھال بہت اہم ہیں۔ فوٹو وولٹک پاور پلانٹس میں ایک اہم برقی سامان کے طور پر ، روزانہ آپریشن اور بحالی میں کمبائنر باکس انتہائی اہمیت کا حامل ہے۔

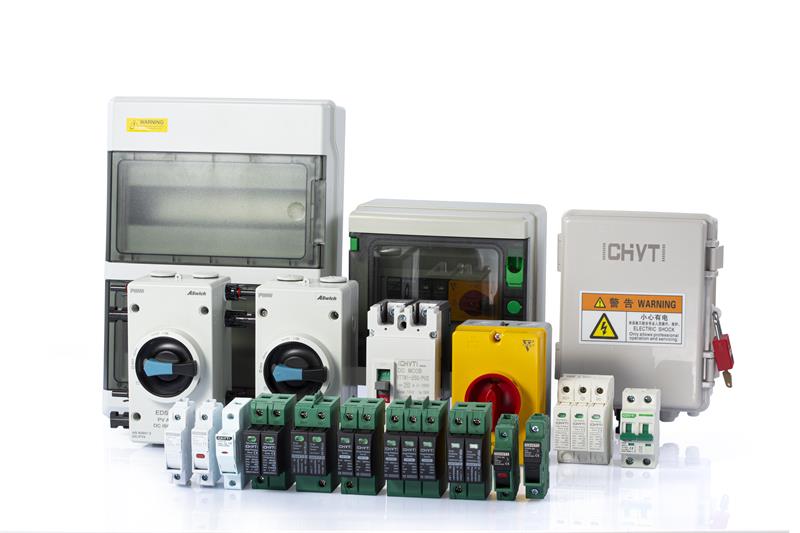

بنیادی افعال اور پی وی کمبینر باکس کی ساخت

فوٹو وولٹک کمبینر باکس کا بنیادی کام ایک سے زیادہ فوٹو وولٹائک ڈوروں سے ڈی سی برقی توانائی جمع کرنا ہے اور اس کے نتیجے میں ڈی سی کی تقسیم کی کابینہ یا انورٹرز کو حفاظتی آلات جیسے سرکٹ توڑنے والے اور بجلی سے چلنے والوں کے ذریعہ محفوظ طریقے سے منتقل کرنا ہے۔ اس کی ساخت میں عام طور پر ایک باکس شیل ، ڈی سی ان پٹ ٹرمینل ، بجلی سے متعلق تحفظ ، ڈی سی سرکٹ بریکر ، مانیٹرنگ یونٹ ، اور وائرنگ ٹرمینلز شامل ہوتے ہیں۔

مندرجہ ذیل کمبائنر باکس کے اندرونی ڈھانچے کا ایک اسکیمیٹک آریھ ہے:

◆ باکس شیل:سٹینلیس سٹیل یا پلاسٹک کے مواد سے بنا ، اس میں اچھی سگ ماہی ، سنکنرن مزاحمت ، اور گرمی کی کھپت ہے۔ تحفظ کی سطح عام طور پر IP65 تک پہنچ جاتی ہے ، جو دھول اور نمی کو داخلے سے مؤثر طریقے سے روک سکتی ہے۔

◆ ڈی سی ان پٹ ٹرمینل:ہر کمبائنر باکس میں متعدد ان پٹ بندرگاہیں ہوتی ہیں ، جو مختلف فوٹو وولٹک ڈوروں سے دھارے وصول کرنے کے مطابق ہوتی ہیں۔ ہر بندرگاہ آسان سٹرنگ کنکشن کے لئے ایم سی 4 کنیکٹر یا سرشار وائرنگ ٹرمینلز سے لیس ہے۔

◆ بجلی سے متعلق تحفظ:بجلی کے اریسٹر میں بنایا گیا ، عام طور پر ایک سرج پروٹیکٹر (ایس پی ڈی) خاص طور پر فوٹو وولٹائکس کے لئے ڈیزائن کیا گیا ہے ، جو بجلی کی وجہ سے ہونے والے زیادہ سے زیادہ وولٹیج کو روکنے اور نظام کو بجلی کے نقصان سے بچانے کے لئے استعمال ہوتا ہے۔

◆ ڈی سی سرکٹ بریکر:ہر ان پٹ ٹرمینل اوورکورینٹ تحفظ کے لئے ڈی سی سرکٹ بریکر سے لیس ہے۔ جب غیر معمولی موجودہ (جیسے شارٹ سرکٹ یا اوورلوڈ) کا پتہ چلتا ہے تو ، فوٹو وولٹک ماڈیولز اور سسٹم کی حفاظت کے لئے سرکٹ خود بخود منقطع ہوجاتا ہے۔

◆ وائرنگ ٹرمینلز:اس کے اندر واضح نشانات کے ساتھ وائرنگ ٹرمینلز بحالی کے اہلکاروں کے لئے معائنہ اور دشواری کا ازالہ کرنے کے لئے آسان ہیں۔

عام غلطی کا تجزیہ اور پی وی کمبینر باکس کا ڈھانچہ

◆ سرکٹ توڑنے والوں کے بار بار ٹرپنگ رجحان کا تجزیہ

روٹ کاز ٹریسنگ: یہ رجحان تار کے مابین شارٹ سرکٹ رابطوں ، فوٹو وولٹائک ماڈیولز کو جسمانی نقصان ، وائرنگ کے دوران غلط آپریشن ، یا اس نظام کو اس کے ڈیزائن کی حد سے زیادہ بوجھ کا نشانہ بنایا جاسکتا ہے۔

پروسیسنگ گائیڈ: پہلا مرحلہ متاثرہ ان پٹ سرکٹ کو الگ تھلگ کرنا ہے ، اور پھر غیر معمولی جزو کو درست طریقے سے تلاش کرنے کے لئے متعلقہ فوٹو وولٹائک اسٹرنگ کے اوپن سرکٹ وولٹیج اور شارٹ سرکٹ موجودہ کو درست طریقے سے پیمائش کرنے کے لئے ملٹی میٹر کا استعمال کریں۔ اگر ابتدائی معائنہ کے دوران کوئی واضح پریشانی نہیں پائی جاتی ہے تو ، اس بات کی تصدیق کرنے کے لئے مربوط کیبلز کو احتیاط سے چیک کرنا ضروری ہے کہ آیا موصلیت کا نقصان عمر ، پہننے ، یا بیرونی عوامل کی وجہ سے ہوا ہے ، جس کی وجہ سے گراؤنڈنگ غلطیاں ہوسکتی ہیں۔ آخر میں ، خود سرکٹ بریکر کی تشخیص ، بشمول اس کی درجہ بندی شدہ موجودہ ، وولٹیج اور دیگر پیرامیٹرز سسٹم کی ضروریات سے مماثل ہیں ، کو نظرانداز نہیں کیا جاسکتا۔ اگر ضروری ہو تو ، نظام کے مستحکم آپریشن کو یقینی بنانے کے لئے متبادل انجام دیا جانا چاہئے۔

arry بجلی کے آراٹر کی ناکامی کے لئے ردعمل کی حکمت عملی

ناکامی کی وجہ: نظام کو بجلی کی ہڑتالوں اور اوور وولٹیج سے بچانے کے لئے ایک کلیدی سامان کے طور پر ، بجلی گرنے والے اکثر بجلی کے براہ راست ہڑتالوں یا نظام کی اندرونی حد سے زیادہ وولٹیج کی وجہ سے ناکام ہوجاتے ہیں۔

عمل: اشارے کی ونڈو کی حیثیت یا بجلی کے آراسٹر کی ایل ای ڈی لائٹ کی حیثیت کو باقاعدگی سے جانچ پڑتال ناکامی کو روکنے کا ایک موثر ذریعہ ہے۔ ایک بار جب اشارے کی کھڑکی سرخ ہوجاتی ہے یا ڈسپلے کھو جاتی ہے تو ، اس سے یہ ظاہر ہوتا ہے کہ بجلی کے آریسٹر کو نقصان پہنچا ہے اور حفاظتی خطرات سے بچنے کے ل immediately فوری طور پر تبدیل کرنے کی ضرورت ہے۔

◆ کمبائنر باکس میں اعلی داخلی درجہ حرارت کے مسئلے کا حل

تجزیہ تجزیہ: کمبائنر باکس کا اندرونی درجہ حرارت بہت زیادہ ہوتا ہے ، عام طور پر غیر ملکی اشیاء کی وجہ سے گرمی کی کھپت کے سوراخوں کو روکتا ہے ، خانے کے اندر زیادہ دھول جمع ہونا ، یا ضرورت سے زیادہ موجودہ کی وجہ سے حرارتی عناصر کی زیادہ گرمی۔

حل: او ly ل ، یہ ضروری ہے کہ غیر منقولہ ہوا کی گردش کو یقینی بنانے کے لئے کمبینر باکس کے وینٹیلیشن اور گرمی کی کھپت کے سوراخوں کو صاف کریں۔ ایک ہی وقت میں ، تھرمل مزاحمت کو کم کرنے کے لئے باکس کے اندر موجود دھول کو چیک کریں اور اسے ہٹا دیں۔ اگر مسئلہ بنیادی طور پر حل نہیں ہوا ہے تو ، اس کو ٹھنڈک پرستار شامل کرنے یا باکس کے اندر درجہ حرارت پر بیرونی ماحول کے اثرات کو کم کرنے کے لئے باکس کے موصلیت کے ڈیزائن کو بہتر بنانے پر غور کیا جاسکتا ہے۔ اس کے علاوہ ، یہ ضروری ہے کہ ضرورت سے زیادہ موجودہ کے منبع کا سراغ لگائیں اور متعلقہ اجزاء کو ایڈجسٹ یا مرمت کریں تاکہ یہ یقینی بنایا جاسکے کہ سسٹم کرنٹ محفوظ حد میں ہے۔

◆ کیبل جوائنٹ اوور ہیٹنگ مسئلہ ہینڈلنگ

وجہ تجزیہ: کیبل جوڑوں کی زیادہ گرمی بنیادی طور پر خراب رابطے کی وجہ سے ہوتی ہے ، جس سے رابطے کی مزاحمت میں اضافہ ہوتا ہے اور گرمی کی ایک بڑی مقدار پیدا ہوتی ہے۔

ہینڈلنگ کے لئے مشورہ: کمبائنر باکس کے اندر اور باہر کیبل جوڑ کے درجہ حرارت کی باقاعدگی سے نگرانی کے لئے ایک اورکت تھرمل امیجر کا استعمال کریں۔ ایک بار جب غیر معمولی اعلی درجہ حرارت کے پوائنٹس مل جاتے ہیں تو ، آگ کے حادثات سے بچنے کے لئے متعلقہ سرکٹس کو فوری طور پر کاٹنا چاہئے۔ ایک ہی وقت میں ، زیادہ گرمی والے مشترکہ کی تیز رفتار حالت کی جانچ کریں ، اور اگر ضروری ہو تو ، مشترکہ کو دوبارہ بنائیں یا مشترکہ کے اچھے رابطے اور چالکتا کو یقینی بنانے کے لئے خراب حصوں کو تبدیل کریں۔

PV کمبینر باکس کے لئے غلطی سے بچاؤ اور بحالی کا ڈھانچہ

◆ باقاعدہ معائنہ کا منصوبہ

ایک تفصیلی معائنہ کا منصوبہ تیار کریں ، جس میں بجلی کی حفاظت کی جانچ پڑتال ، صفائی اور بحالی ، کارکردگی کی جانچ وغیرہ شامل ہیں ، تاکہ اس بات کو یقینی بنایا جاسکے کہ تمام پہلوؤں کو منصوبے کے مطابق عمل میں لایا جائے۔

◆ ماحولیاتی موافقت ایڈجسٹمنٹ

مختلف آب و ہوا کے حالات کے لئے اسی طرح کے اقدامات اٹھائے جائیں ، جیسے اعلی درجہ حرارت اور بارش والے علاقوں میں نمی کا ثبوت اور گرمی کی کھپت کے اقدامات کو مضبوط بنانا ، بڑے ریت کے طوفان والے علاقوں میں صفائی کی تعدد میں اضافہ ، اور رکاوٹ اور لباس کو کم کرنا۔

◆ اسپیئر پارٹس مینجمنٹ اور انوینٹری

ضروری اسپیئر پارٹس انوینٹری کو برقرار رکھیں ، خاص طور پر کمزور حصوں جیسے سرکٹ توڑنے والے ، بجلی گرنے والے ، کنیکٹر وغیرہ۔

technical تکنیکی تربیت اور تبادلہ

پیشہ ورانہ تربیت میں حصہ لینے کے لئے آپریشن اور بحالی ٹیم کا اہتمام کریں ، جدید آپریشن اور بحالی کی ٹیکنالوجیز اور غلطی کے معاملات بانٹیں ، اور ٹیم کی مہارت کی مجموعی سطح اور ہنگامی ردعمل کی صلاحیتوں کو بہتر بنائیں۔

◆ باقاعدہ معائنہ اور صفائی

یہ تجویز کی جاتی ہے کہ ہر تین ماہ سے چھ ماہ سے کمبائنر باکس کے بیرونی حصے کو دھول اور گندگی کو دور کرنے کے لئے ، اور گرمی کی کھپت کے سوراخوں کو بلا روک ٹوک رکھنے کی سفارش کی جاتی ہے۔ ایک ہی وقت میں ، باکس کی سگ ماہی چیک کریں تاکہ یہ یقینی بنایا جاسکے کہ پانی کے بخارات میں دراندازی نہیں ہے۔

◆ بجلی کی کارکردگی کی جانچ

سال میں کم از کم ایک بار ، بجلی کی کارکردگی کا ایک جامع ٹیسٹ کروائیں ، جس میں ہر ان پٹ سرکٹ کی وولٹیج اور کرنٹ کی پیمائش کرنا ہے تاکہ یہ یقینی بنایا جاسکے کہ وہ عام ہیں ، سرکٹ توڑنے والوں کی ورکنگ کی حیثیت کی جانچ پڑتال کرتے ہیں اور بجلی گرنے والوں کی ورکنگ کی حیثیت کو چیک کرتے ہیں ، اور مواصلات کے ماڈیول رابطوں کے استحکام کو یقینی بناتے ہیں۔

◆ بجلی سے بچاؤ اور گراؤنڈنگ تصدیق

بجلی کے تحفظ کے نظام کی تاثیر کی باقاعدگی سے تصدیق کریں ، بجلی کے آئرسٹر کی حیثیت کے اشارے کی جانچ کریں ، اور اگر ضروری ہو تو بجلی سے متعلق تحفظ کی جانچ کریں۔ ایک ہی وقت میں ، اس بات کو یقینی بنائیں کہ کمبینر باکس کی گراؤنڈنگ تسلسل اور گراؤنڈ مزاحمت کی ضروریات کو پورا کریں۔
