UPS پاور سپلائی سسٹمز میں 1P/2P/3P/4P DC سرکٹ بریکر کے وائرنگ کے طریقے

UPS پاور سپلائی سسٹم کی ترتیب میں، DC سرکٹ بریکر بیٹری سرکٹس کے لیے الگ تھلگ اور اوور کرنٹ تحفظ کے دوہری افعال انجام دیتے ہیں۔ مختلف قسم کے UPS پاور سپلائیز مختلف بیٹری ریٹیڈ وولٹیجز اور کرنٹ کے مساوی ہیں، اس طرح مختلف قطبوں کی گنتی کے ساتھ DC سرکٹ بریکرز کی موافقت کی ضرورت ہوتی ہے۔ یہ مضمون UPS سسٹمز میں لاگو 1P/2P/3P/4P DC سرکٹ بریکرز کے مختلف وائرنگ طریقوں کی تفصیل دے گا۔

1۔ سرکٹ بریکرز میں معیاری پیرامیٹرز ہوتے ہیں جن میں ریٹیڈ وولٹیج اور ریٹیڈ کرنٹ (1P اقسام کے لیے) شامل ہیں۔ جب یہ پیرامیٹرز بیٹری کے وولٹیج اور موجودہ ضروریات کو پورا کرنے میں ناکام ہو جاتے ہیں، تو آپریٹنگ وولٹیج اور کرنٹ کو سرکٹ بریکر کے کھمبوں کی تعداد شامل کرکے اور سیریز کے متوازی کنکشن کنفیگریشن کو اپنا کر بڑھایا جا سکتا ہے۔ خاص طور پر، سیریز کنکشن وولٹیج کو بڑھاتا ہے جبکہ متوازی کنکشن کرنٹ کو بڑھاتا ہے۔یہاں، ہم مثال کے طور پر 250V کا درجہ بند وولٹیج لیتے ہیں۔

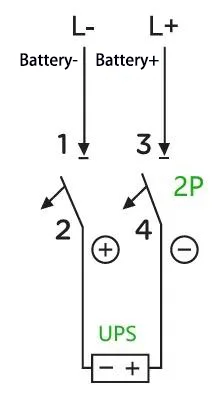

A:مثال کے طور پر: 40 kVA کی گنجائش والے UPS کے لیے اور 32 سیلز کی ریٹیڈ بیٹری سٹرنگ (برابر چارج وولٹیج: 14 V × 32 = 448 V؛ صرف 13.6 V کے فلوٹ چارج وولٹیج والی بیٹریاں بھی ہیں، جو یہاں صرف مثال کے مقاصد کے لیے استعمال کی جاتی ہیں)، زیادہ سے زیادہ کیلوریٹنگ کرنٹ 4 × 0 ہے 90% ÷ 10 V ÷ 32 = 139 A (1.0 کا پاور فیکٹر فرض کرتے ہوئے، 90% کی کارکردگی، اور UPS سیٹ کٹ آف وولٹیج 10 V فی سیل)۔ اس صورت میں، ایک 2P 500 V 200 A سرکٹ بریکر کافی ہے۔ وائرنگ کا طریقہ درج ذیل ہے:

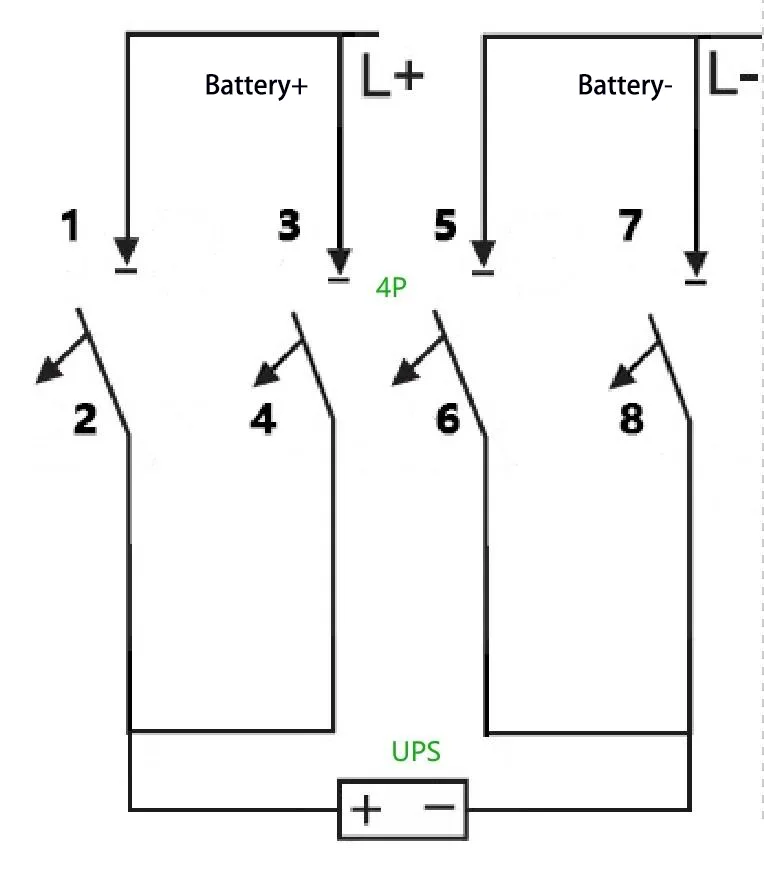

ب:کیا ہوگا اگر اس کی بجائے 2P 500 V 100 A سرکٹ بریکر استعمال کیا جائے؟ یہ ضرورت 4P سرکٹ بریکر کے ساتھ پوری کی جا سکتی ہے—خاص طور پر، کرنٹ لے جانے کی صلاحیت کو بڑھانے کے لیے 2P سرکٹ بریکر کے دو سیٹوں کو متوازی بنا کر۔ وائرنگ کا طریقہ درج ذیل ہے:

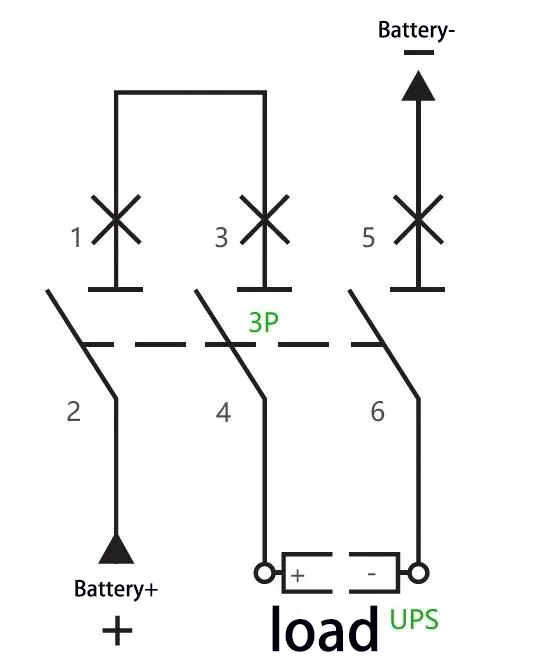

ج:مثال کے طور پر: 40 kVA کی گنجائش والے UPS اور 40 سیلز کی ریٹیڈ بیٹری سٹرنگ کے لیے (برابر چارج وولٹیج: 14 V × 40 = 560 V)، زیادہ سے زیادہ آپریٹنگ کرنٹ کا حساب 40 kVA × 1.0 ÷ 90% ÷ 10 V ÷ 40 A5 1 V10 = A5 A7 سرک ہے۔ بریکر کو اپنایا جا سکتا ہے، اس کے دو کھمبے سیریز میں جڑے ہوئے ہیں۔ وائرنگ کا طریقہ درج ذیل ہے:

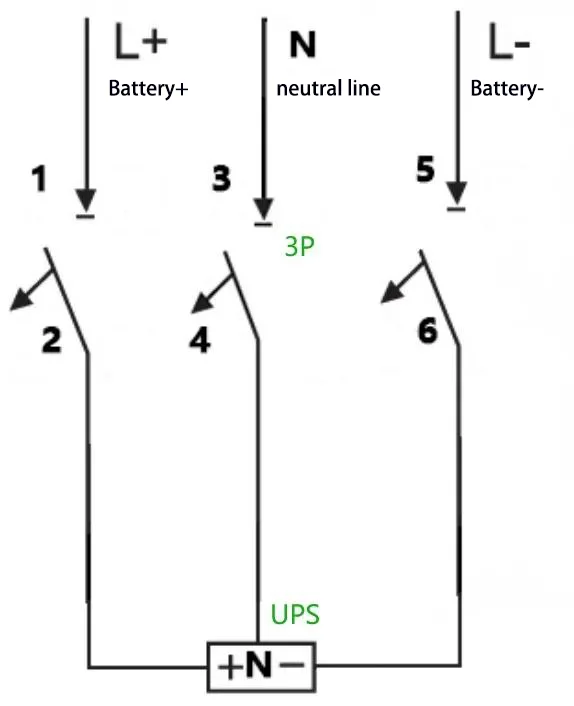

D:مثال کے طور پر: 40 kVA کی گنجائش والے UPS کے لیے، 32 سیلز کی ریٹیڈ بیٹری سٹرنگ، اور نیوٹرل وائر کنکشن (چارج وولٹیج کے برابر: 14 V × 32 = 448 V، یعنی ±224 V)، زیادہ سے زیادہ آپریٹنگ کرنٹ کا حساب لگایا جاتا ہے 40 kVA × 9 ÷ 0 ÷ 0 ÷ 0 ÷ 1۔ 139 A. A 3P 500 V 200 A سرکٹ بریکر کو اپنایا جا سکتا ہے، اور وائرنگ کا طریقہ درج ذیل ہے:

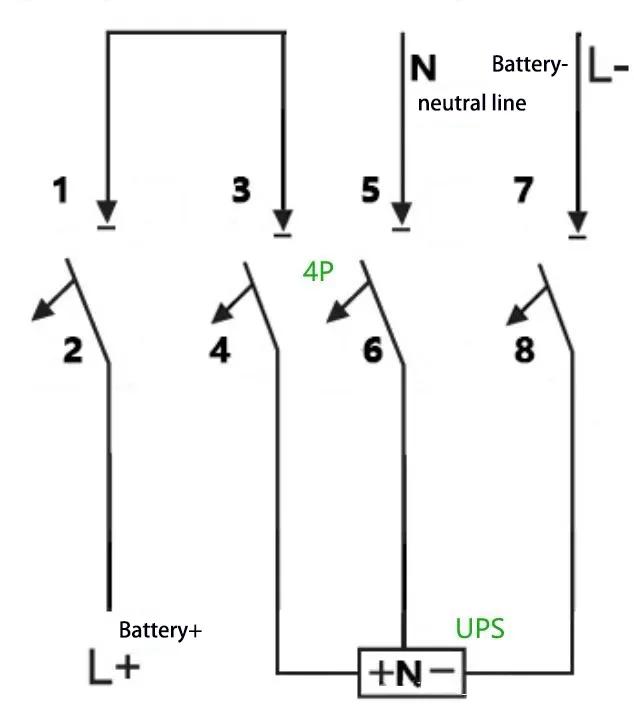

ای:مثال کے طور پر: 40 kVA کی گنجائش والے UPS کے لیے، 40 سیلز کی ریٹیڈ بیٹری سٹرنگ، اور نیوٹرل وائر کنکشن (چارج وولٹیج کو مساوی کرنا: 14 V × 40 = 560 V، یعنی ±280 V)، زیادہ سے زیادہ آپریٹنگ کرنٹ کا حساب 40 kVA × 4 ÷ 0 ÷ 0 ÷ 0 ÷ 0 = 1 کے طور پر کیا جاتا ہے۔ 111 A. A 4P 750 V 150 A سرکٹ بریکر کو اپنایا جا سکتا ہے، جس کے دو کھمبے سیریز میں جڑے ہوئے ہیں۔ وائرنگ کا طریقہ درج ذیل ہے:
